UPS分类和工作原理

按工作原理不同，UPS分为：

离线式（后备式UPS、互动式UPS）

在线式UPS

按供电体系不同，UPS分为：

单进单出UPS

三进单出UPS

三进三出UPS

按输出功率不同，UPS分为：

微型 <6kVA

小型 6-20kVA

中型 20-100KVA

大型 >100kVA

按电池位置不同，UPS分为：

电池内置式UPS（标准机型）

电池外置式UPS（长延时机型）

按多机运行方式不同，UPS分为：

串联热备份UPS（用于中小功率机器）

交替串联热备份UPS（中小UPS)

直接并联UPS (用于中大功率）

按变压器特点不同，UPS分为：

高频UPS（高频机）

工频UPS（工频机）

按输出波形不同，UPS分为：

方波输出UPS

阶梯波（准正弦波）UPS

正弦波输出UPS

UPS的基本原理

后备式UPS运行原理

有市电时，市电通过开关后直接供给负载，逆变器不工作；另外，市电通过充电器给电池充电。

停电后，启动逆变器，把电池储存的能量通过逆变器和开关供给负载。

其特点是结构简单、体积小、成本低，但输入电压范围窄、输出电压稳定精度差、有切换时间，且输出波形一般为方波

动式UPS运行原理

在线互动UPS与后备式比，主要区别在于：逆变器与充电器合二为一；输出通过变压器的抽头跳变，实现分段稳压

在线互动式UPS

在市电正常时，直接由市电向负载供电。当市电偏低或偏高时，通过UPS内部稳压线路稳压后输出。当市电异常或停电时，通过转换开关转为电池逆变供电。其特点是：有较宽的输入电压范围、噪音低、体积小等特点。但同样存在切换时间 。

在线式UPS运行原理

不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，即逆变电路始终处于工作状态

在线式UPS，在市电正常时，由市电进行整流，提供直流电压给逆变器工作，由逆变器向负载提供交流电。在市电异常时，逆变器由电池提供能量，逆变器始终处于工作状态，保证无间断输出。其特点：是有极宽的输入电压范围，无切换时间，且输出电压稳定，精度高，特别适合对电源要求较高的场合，但是成本较高

Delta变换UPS运行原理

Delta变换器和补偿变压器实现稳压功能，主变换器是双向变换器。不能稳定频率。

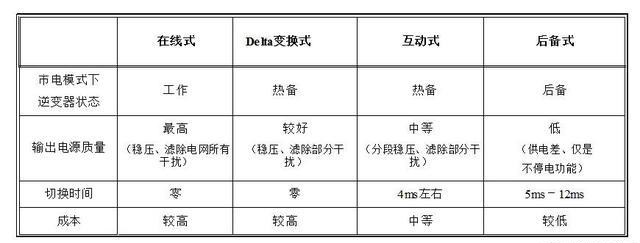

四种UPS的比较
