ups怎么接线图解

2022/11/18 10:07:18 作者:管理员
更多

UPS接线首先要做好准备工作,对UP设备及配件进行检查,确保没有问题才能进行安装。

下面以图为例来做一下UPS接线图解:

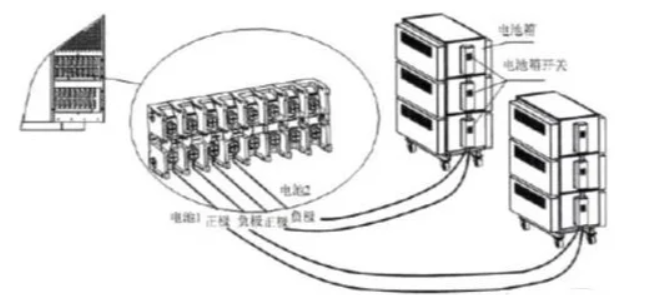

 一、连接外接电池箱

①、系统需要接入两组电池组。确认电池组数量符合UPS的规格要求(每组32节12V电池串联),连接好电池组,用电压表测量,串联之后的电池组应在384Vdc左右。

②、确定电池箱开关在“OFF”位置。

③、卸下端子台盖板,用电压表确认UPS输入/输出端子台上的电池接线端无直流电压。

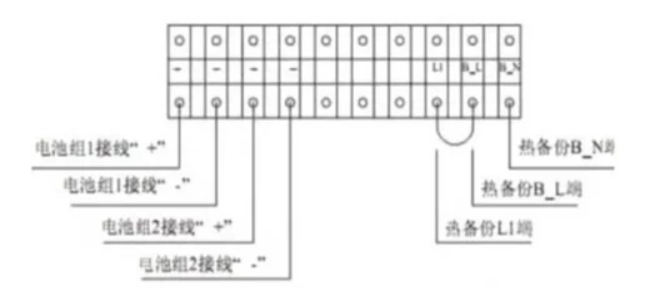

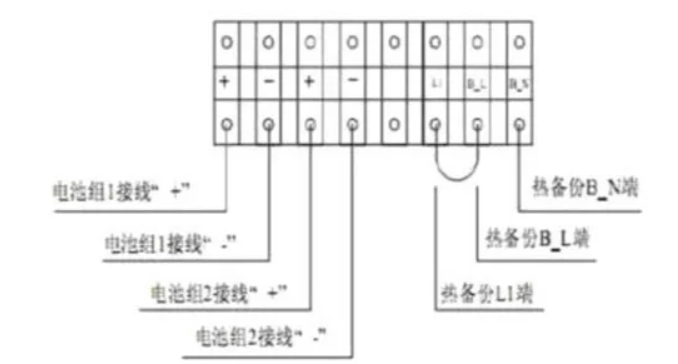

④、按下图所示方法,分别将电池组的正板(红色),负极(黑色)接到UPS输入/输出端子台的电池接线“+”端和“—”端,并拧紧固定螺丝,注意切勿将电池的正、负极接反。


 二、UPS输入输出连接

①、接线前,请确认所有输入、输出空开均置于“OFF”状态。

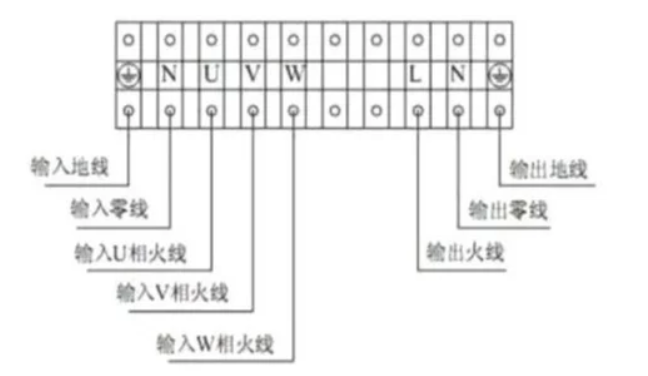

②、如下图所示,将输入线(三相火线、零线、地线)分别连接到相应的输入端子上,并拧紧固定螺丝。

 三、接线完毕装上UPS端子台盖板

①、接线前,请确认所有输入、输出空开均置于“OFF”状态。

②、将输入线(三相火线、零线、地线)分别连接到相应的输入端子上,并拧紧固定螺丝。

四、收尾工作

①、检查接线是否与安装手册相符,并核对相序。

②、清点工具,以免遗留在UPS机柜内。

③、盖好UPS的安全挡板、顶盖和侧门板。

④、清理并打扫UPS机柜周围的场地。

 以上就是ups怎么接线图解全过程,希望对友友们有帮助,更多专业问题请咨询北京科而普:13699224205


===========================================================================
